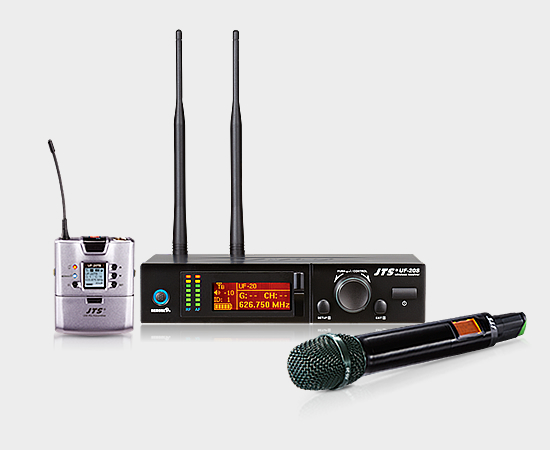

UF-20S系统

* UHF PLL自动选讯系统提供200~480公尺的有效工作距离
* 60~75MHz带宽提供2400~3000个可选频率
* 预设15组群组, 每组提供63个以內频道
* 提供使用者自建6个群组每组64个频道
* 可用频率自动搜寻功能
* JTS专利RF 功能只需一个按键就能瞬间将发射器同步设定
* 可调式squelch level
* JTS LCX线路设计技术能有效降低噪声干扰
* 配有天线强波器电源方便各种外接天线使用
全新功能：
全新的REMOSET功能, 只要轻轻一按, 不但能传送频率数据, 更能传送发射器的功率, 感度设定值及（静音功能开启/关闭）, 还有用户名称及语言选择项目.
* RF “NO SIGNAL”（无讯号）LCD面板警示提醒功能.
* AF “MUTE”（静音）LCD面板警示提醒功能.
* 发射器 “LOW BATTERY”（低电量）LCD面板警示提醒功能.
* 内建E.Q. 调整功能.
* R端 LOW CUT功能（减少麦克风低频喷麦及风切声）.
* HIGH BOOST（提升高音频段，符合特殊演出的需求，以达高音尾韵的完美）

产品系列

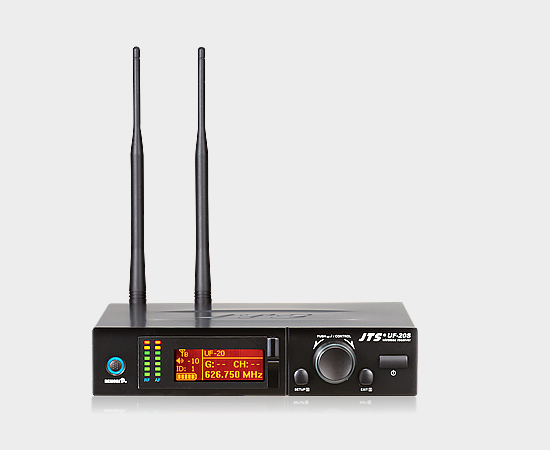

UF-20S

UHF PLL 单频道宽带自动选讯接收机 (True Diversity)

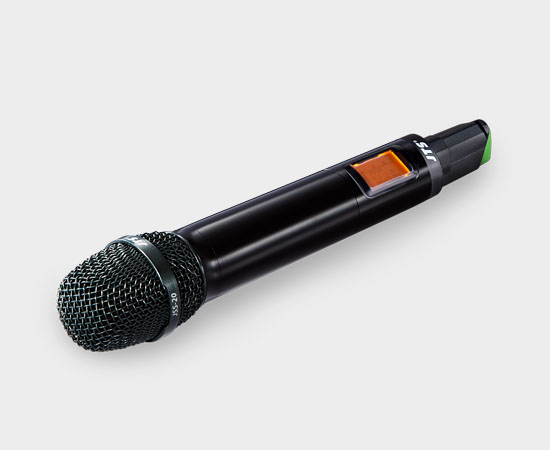

JSS-20

UHF PLL 手握发射器

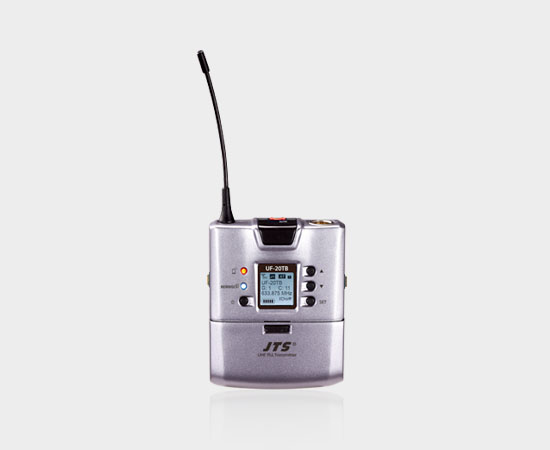

UF-20TB

UHF PLL 腰挂式发射器

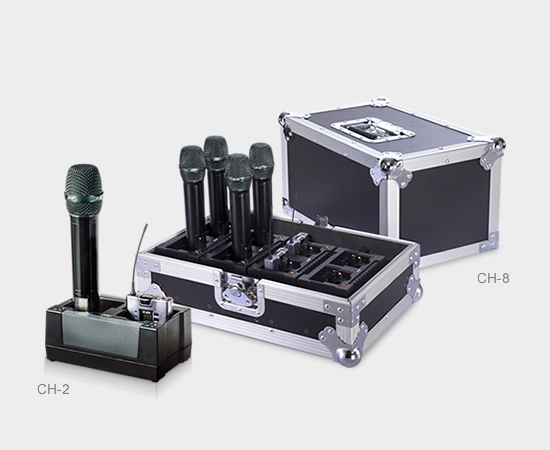

CH-2

JSS-20 & UF-20TB 专用充电座 ( 2充 )

CH-8

JSS-20 & UF-20TB 專用充電座 ( 8充 )

此产品适合应用于

摄影棚 / 广播

现场演出

全新第二代
REMOSET 专利科技

‧ 频率
‧ 发射功率
‧ 感度
‧ 低音衰减
‧ 按键锁定
‧ 使用者名称

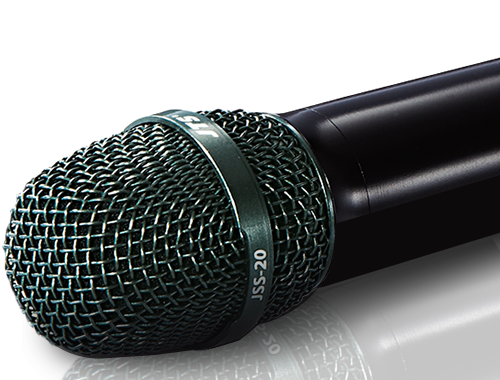

可拆式音头模块

可拆换式音头模块设计可让用户在不同场所演出时方便
直接更换或使用转接座至几款世界公认经典款式的音头
模块匹配使用，并将各款音头的特色及原音重现。

低音衰减	低电量提示	静音提示
LOW CUT低音衰减可调功能可减少麦克风低频喷麦及风切声。	当麦克风电池电量过低时 LCD屏幕会弹跳“电量太低”提示窗口提醒使用者应立即更换电池。	当按下静音按键时LCD屏幕会弹跳“静音”提示窗口提醒用户麦克风处于静音状态。

预防误触	可充电
除了内建的按键锁定功能外在结构上更设计了滑盖可有效防止演出者误触设定按键。	可充式AA镍氢电池搭配最新的结构设计，可将发射器直接插入CH-2(双槽充电座)及CH-8 (八槽充电箱)进行快速充电。

技术规格

UF-20S
频率震荡模式	PLL锁相环回路,频率稳定度≦±0.005%(-10~60℃)
远距离频率设定	独创专利RF REMOSET功能可在10米内同步设定
载波频率范围	UHF 470~960 MHz
频道数量	单频道
频道宽度	75MHz超宽带(可供48台以上主机同时堆栈使用)
讯号S/N比	>108dB(A)
总失真率	<0.5%@1KHz
机箱规格	半U标准金属机箱
默认群组/频率数	* 预设1~12个群组48(min)/63(max)个互不干扰频率 * 共844个可用之默认频率及3000个可选频率 * 另提供U1~U6共6组群组各64个频率供用户在不同环境及场所可自行设定及储存喜好之频率.
功能显示方式	LCD液晶显示器
功能显示内容	群组、频道、频率、天线A/B自动选讯、RF/AF信号强度、静音、发射器电池容量、机器码、用户名称、静音位准
实用灵敏度	输入6dBμV时，S/N>80dB
接收方式	双调谐器纯自动选讯接收(True Diversity)
音频输出准位	-12dB
音频输出阻抗	600Ω
综合频率响应	50Hz~18kHz，具低频滤频电路
音量输出	具音量调整方便音控人员及用户控制音量
静音方式	创新[静音及音码锁定回路]控制
电源供应	100~240V AC
输出插头型式	2 个平衡式XLR接头 2 个非平衡式φ6.3mm接头
尺寸(mm)	480mm(宽) 45mm(高) 260mm(长)
备注:	各项规格如有误差，以实际产品为依据

JSS-20
频率振荡模式	PLL锁相环回路
载波频率范围	UHF 470~960 MHz
频道宽度	75MHz超宽带
RF输出	10mW / 50mW可调
稳定度	±10KHz
频率漂移	±48KHz
LCD液晶显示	群组,频道,频率、电量显示、用户名称、GAIN值增益
控制方式	电源开关、声频、频率（上/下）、功能锁定模式、机器码配对、发射功率调整
假象干扰比	<-50 dBC
音频响应	50~16,500 Hz
音头模块	可拆换式音头模块
电池型式	5号(AA)碱性电池x2
尺寸	50mm(宽）x253mm(高 x35.5mm(长）
重量	350g
备注	各项规格如有误差，以实际产品为依据

UF-20TB
频率振荡模式	PLL锁相环回路
载波频率范围	UHF 470~960 MHz
频道宽度	75MHZ超宽带
RF输出	10mW / 50mW可调
稳定度	±10KHz
频率偏移	± 48KHz (Peak)
机壳	铝合金
LCD液晶显示	群组,频道,频率、电量显示、用户名称、GAIN值增益
控制方式	电源开关、声频、频率（上/下）、功能锁定模式、机器码配对、发射功率调整
输出接头型式	迷你型 XLR 接头
假象干扰比	<-50 dBC
音频响应	40~18,000 Hz
电池型式	5号(AA)碱性电池x2
尺寸	62mm(宽）x80.3mm(高）x22.6mm(长）
重量	93g
备注	各项规格如有误差，以实际产品为依据
