UF-20S系統

* UHF PLL自動選訊系統提供200~480公尺的有效工作距離
* 60~75MHz頻寬提供2400~3000個可選頻率
* 預設15組群組, 每組提供63個以上頻道
* 提供使用者自建6個群組每組64個頻道
* 可用頻率自動搜尋功能
* JTS專利RF 功能只需一個按鍵就能瞬間將發射器同步設定
* 可調式squelch level
* JTS LCX線路設計技術能有效降低雜訊干擾
* 配有天線強波器電源方便各種外接天線使用
最新功能：
最新的REMOSET功能, 只要輕輕一按, 不但能傳送頻率資料, 更能傳送發射器的功率, 感度設定值及（靜音功能開啟/關閉）, 還有使用者名稱及語言選擇項目.
* RF “NO SIGNAL”（無訊號）LCD面板警示提醒功能.
* AF “MUTE”（靜音）LCD面板警示提醒功能.
* 發射器 “LOW BATTERY”（低電量）LCD面板警示提醒功能.
* 內建E.Q. 調整功能.
* R端 LOW CUT功能（減少麥克風低頻噴麥及風切聲）.
* HIGH BOOST（提昇高音頻段，符合特殊演出的需求，以達高音尾韻的完美）

產品系列

UF-20S

UHF PLL 單頻道寬頻自動選訊接收機 (True Diversity)

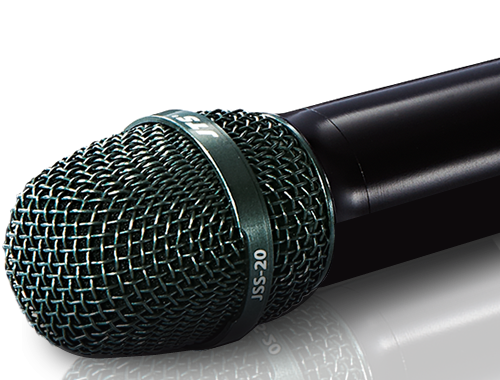

JSS-20

UHF PLL 手握發射器

UF-20TB

UHF PLL 腰掛式發射器

CH-2

JSS-20 & UF-20TB 專用充電座 ( 2充 )

CH-8

JSS-20 & UF-20TB 專用充電座 ( 8充 )

此產品適合應用於

攝影棚 / 廣播

現場演出

全新第二代
REMOSET 專利科技

‧ 頻率
‧ 發射功率
‧ 感度
‧ 低音衰減
‧ 按鍵鎖定
‧ 使用者名稱

可拆式音頭模組

可拆換式音頭模組設計可讓使用者在不同場所演出時方便
直接更換或使用轉接座至幾款世界公認經典款式的音頭
模組匹配使用，並將各款音頭的特色及原音重現。

低音衰減	低電量提示	靜音提示
LOW CUT低音衰減可調功能可減少麥克風低頻噴麥及風切聲。	當麥克風電池電量過低時 LCD螢幕會彈跳“電量太低”提示視窗提醒使用者應立即更換電池。	當按下靜音按鍵時LCD螢幕會彈跳“靜音”提示視窗提醒使用者麥克風處於靜音狀態。

預防誤觸	可充電
除了內建的按鍵鎖定功能外在結構上更設計了滑蓋可有效防止演出者誤觸設定按鍵。	可充式AA鎳氫電池搭配最新的結構設計，可將發射器直接插入CH-2(雙槽充電座)及CH-8 (八槽充電箱)進行快速充電。

技術規格

UF-20S
頻率震盪模式	PLL鎖相環迴路,頻率穩定度≦±0.005%(-10~60℃)
遠距離頻率設定	獨創專利RF REMOSET功能可在10米內同步設定
載波頻率範圍	UHF 470~960 MHz
頻道數量	單頻道
頻道寬度	75MHz超寬頻(可供48台以上主機同時堆疊使用)
訊號S/N比	>108dB(A)
總失真率	<0.5%@1KHz
機箱規格	半U標準金屬機箱
預設群組/頻率數	* 預設1~12個群組最少48最多63個互不干擾頻率 * 共844個可用之預設頻率及3000個可選頻率 * 另提供U1~U6共6組群組各64個頻率供使用者在不同環境及場所可自行設定及儲存喜好之頻率.
功能顯示方式	LCD液晶顯示器
功能顯示內容	群組、頻道、頻率、天線A/B自動選訊、RF/AF信號強度、靜音、發射器電池容量、機器碼、使用者名稱、靜音位準
實用靈敏度	輸入6dBμV時，S/N>80dB
接收方式	雙調諧器純自動選訊接收(True Diversity)
音頻輸出準位	-12dB
音頻輸出阻抗	600Ω
綜合頻率響應	50Hz~18kHz，具低頻濾頻電路
音量輸出	具音量調整方便音控人員及使用者控制音量
靜音方式	創新[靜音及音碼鎖定迴路]控制
電源供應	100~240V AC
輸出插頭型式	2 個平衡式XLR接頭 2 個非平衡式φ6.3mm接頭
尺寸(mm)	480mm(寬) 45mm(高) 260mm(長)
備註:	各項規格如有誤差，以實際產品為依據

JSS-20
頻率振盪模式	PLL鎖相環迴路
載波頻率範圍	UHF 470~960 MHz
頻道寬度	75MHz超寬頻
RF輸出	10mW / 50mW可調
穩定度	±10KHz
頻率漂移	±48KHz
LCD液晶顯示	群組,頻道,頻率、電量顯示、使用者名稱、GAIN值增益
控制方式	電源開關、聲頻、頻率（上/下）、功能鎖定模式、機器碼配對、發射功率調整
假象干擾比	<-50 dBC
音頻響應	50~16,500 Hz
音頭模組	可拆換式音頭模組
電池型式	3號(AA)鹼性電池x2
尺寸	50mm(寬）x253mm(高 x35.5mm(長）
重量	350g
備註	各項規格如有誤差，以實際產品為依據

UF-20TB
頻率振盪模式	PLL鎖相環迴路
載波頻率範圍	UHF 470~960 MHz
頻道寬度	75MHZ超寬頻
RF輸出	10mW / 50mW可調
穩定度	±10KHz
頻率偏移	± 48KHz (Peak)
機殼	鋁合金
LCD液晶顯示	群組,頻道,頻率、電量顯示、使用者名稱、GAIN值增益
控制方式	電源開關、聲頻、頻率（上/下）、功能鎖定模式、機器碼配對、發射功率調整
輸出接頭型式	迷你型 XLR 接頭
假象干擾比	<-50 dBC
音頻響應	40~18,000 Hz
電池型式	3號(AA)鹼性電池x2
尺寸	62mm(寬）x80.3mm(高）x22.6mm(長）
重量	93g
備註	各項規格如有誤差，以實際產品為依據
